Duofix montavimo elementas paslėptam bakeliui „Sigma“ 12 cm, skirtas montuoti tarp šoninių sienų
Paskirtis
- Metalinėms ir medinėms karkasinėms sienoms
- Montuoti į dalinai aukštas arba pilnai aukštas pertvaras
- Montuoti siaurose erdvėse ir nišose
- 0–25 cm storio grindų dangoms
- Pakabinamiems tualetams
Specifikacijos
- Statiškai save laikantis rėmas, apsaugotas nuo korozijos milteliniu dažymu
- Reguliuojamas plotis

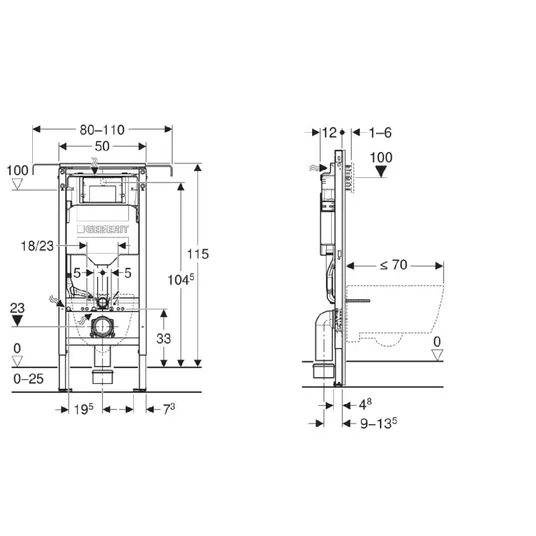

- Pakabinamų tualetų rėmas su prijungimo matmenimis pagal EN 33 ir prailginimu iki 70 cm
- Alternatyvi tvirtinimo padėtis sieniniams inkarams
- Pasukamos pagrindo plokštės, tinkamos montuoti UW 50 ir UW 75 U profiliuose
- Cinkuotos atramos, apsaugotos nuo korozijos, su neslystančiomis savybėmis
- Jungties alkūnė montavimui be įrankių įvairiuose gyliuose, reguliavimo diapazonas 45 mm
- Geberit Sigma 12 cm paslėptas bakelis su apsauga nuo kondensato
- Valdomas iš priekio, tinka vieno, dviejų nuleidimų ir paleidimo/sustabdymo nuleidimui
- Galimas iš karto papildomas nuleidimas su gamykliniais nustatymais
- Bako montavimas ir priežiūra be įrankių
- Vandens įleidimo anga gale arba viršuje centre
- Stambus montavimo dangtelis aptarnavimo angai su sutrumpinimo galimybe, apsaugo nuo drėgmės ir purvo
- Su vamzdžių apsauga vandens tiekimo linijai, skirtai Geberit AquaClean dušinio tualetui ir prijungimo linijai
- Elektros jungties ir maitinimo ir maitinimo jungties montavimo galimybė Prijungimo dėžutė
Techniniai duomenys
- Srauto slėgis: 10–1000 kPa
- Maksimali vandens temperatūra: 25 °C
- Nuplovimo tūris, gamyklinis nustatymas: 6 ir 3 l
- Didelis nuplovimo tūris, nustatymo diapazonas: 4 / 4,5 / 6 / 7,5 l
- Mažas nuplovimo tūris, nustatymo diapazonas: 3–4 l
Tiekimo apimtis
- Vandens įvadas R 1/2", tinka „MasterFix“ ir „MeplaFix“, su integruotu kampiniu vožtuvu ir rankenėle
- Dangtelis grubiam montavimui aptarnavimo angai
- Jungties rinkinys tualetui, Ø 90 mm
- 90° jungiamoji alkūnė iš PE-HD, Ø 90 mm
- PE-HD antgalis, Ø 90 / 110 mm
- Tvirtinimo ir apsauginės medžiagos
Montavimo specifikacijos
Elementas prie grindų tvirtinamas dviem nuolat ištraukiamomis atramomis, kurios leidžia individualiai reguliuoti unitazo dubenėlio aukštį. Aukštesni, vyresnio amžiaus ir neįgalūs asmenys tai ypač įvertins lipdami į tualetą ir išlipdami iš jo. Ištraukiami horizontalūs tarpikliai užtikrina lengvą ir saugų montavimą net ir skirtingo pločio patalpose. Vožtuvų išardymas (pripildymas ir ištuštinimas) yra paprastas dėl pakankamai didelės aptarnavimo angos, paslėptos už valdymo rankenėlės. Dangtelį ir įdėklą galima pritvirtinti tiesiai prie elemento rėmo, taip išvengiant nereikalingo tualeto erdvės sumažinimo. „Duofix“ elemento konstrukcija leidžia jį sumontuoti taip, kad jį būtų galima vėl nuimti, pavyzdžiui, renovuojant stovus montavimo šachtoje. Naudojant „Duofix“, visos nuotekų, vandens ir armatūros jungtys yra visam laikui įmontuotos, o tai supaprastina montavimą ir sumažina neteisingo montavimo tikimybę. ryšiai.
